ZXC-Hi3531DV200核心板是蘇州幀析智能科技有限公司推出的一款以海思HI3531DV200處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。
ZXC-Hi3531DV200核心板采用BTB連接器，性能穩定、可靠，經過了嚴苛的環境溫度測試、壓力測試，為您的高端應用提供強大的性能支持及穩定的運行保障。該產品在設計之初充分考慮了，醫療直播錄主機、視頻會議、教育直錄播主機等需求，有利于客戶快速打造定制化板卡及整機產品。
海思Hi3531DV200 SOC芯片，支持多種神經網絡、1.2Tops 運算性能，支持完整 的 API 和工具鏈，人臉檢測/識別、目標檢測/跟蹤等多種應用智能視覺引擎 （IVE），支持目標跟蹤，單精度/半精度浮點，特征向量比對。3個單向 I2S/PCM 接口，2個輸入，支持 20路復合輸入，1個輸出，支持雙聲道輸出。該 SoC 芯片為客戶產品提供了高性能、優異圖像質量的解決方案，廣泛用于醫療、教育、會議等場景。

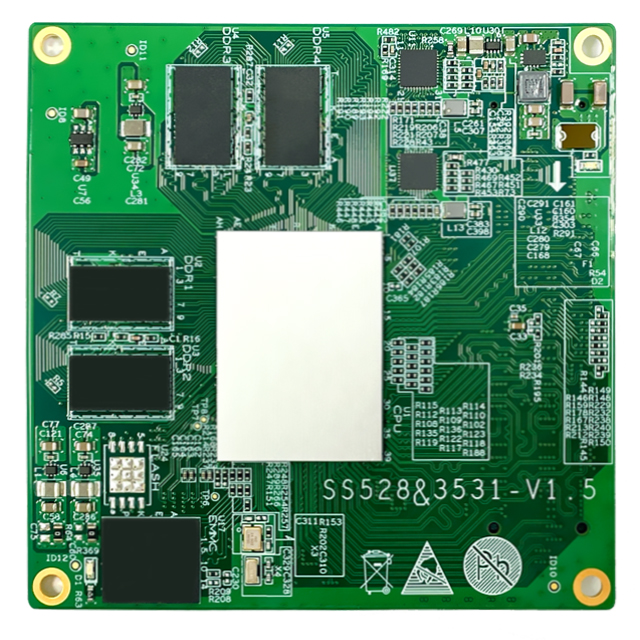

ZXC-Hi3531DV200 正面

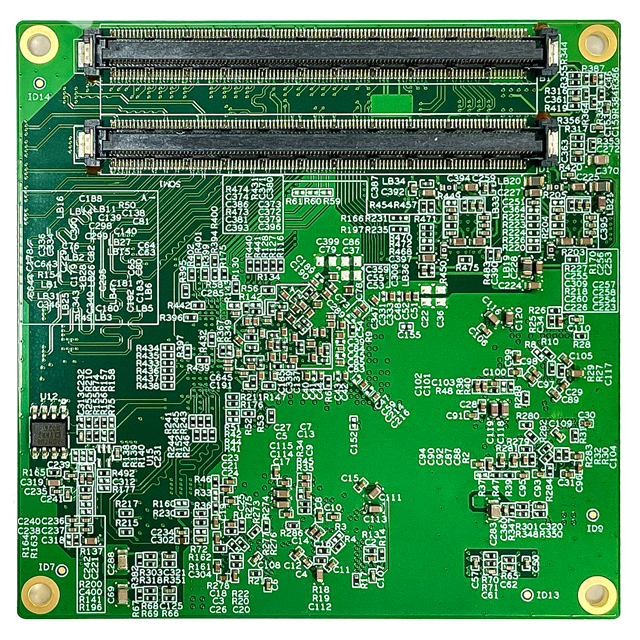

ZXC-Hi3531DV200 背面
1、機械尺寸

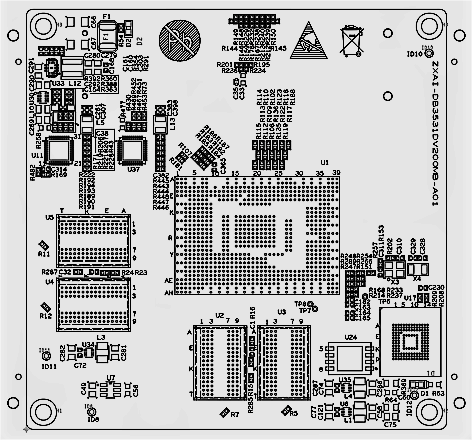

ZXC-Hi3531DV200 機械尺寸
| 板卡尺寸 | 80*80（mm） |
| 連接器型號 | TE # 3-6318490-6 |
| 引腳間距 | 0.5mm， 2排 |
| 硬件規格參數 | |||
|---|---|---|---|
| 項目 | 類型 | 型號參數 | 說明 |
| 核心配置 | 處理器 | Hi3531DV200 | ARM Cortex A53 四核@1.15GHz 32KB L1 I-Cache, 512KB L2 Cache 支持 NEON 加速, 集成 FPU 處理單元 NNIE 1.2Tops 運算性能 |
| 存儲 | 內存 | DDR4 4*2GB | |
| 存儲 | EMMC 8GB | ||
| 連接器 | 底板連接器 | TE # 3-6318490-6 | |
| 引腳功能 | MIPI RX | 8* | 復用為 4*BT1120 或者 8*BT656 |
| HDMI OUT | 1* | HDMI2.0 | |
| BT1120 | 1* | 復用 BT656 | |
| VGA OUT | 1* | ||
| CVBS OUT | 1* | ||
| AUDIO | 2* | I2S 數字接口 | |
| MDI 網絡接口 | 2* | 千兆 | |
| SATA3.0 | 4* | 部分與 pcie2.0 復用 | |
| I2C | 2* | ||
| UART | 5* | Uart0 為系統 debug 接口 | |
| PWM | 2* | 硬件 PWM IO | |
| USB3.0 | 1* | ||
| USB2.0 | 2* | ||
| PCIE 2X | 1* | 1X 與 USB3.0 復用 | |
| GPIO | 若干 | 復用 IO | |
| POWER | 1* | DC5V | |
| JTAG | 1* | ||
| RTC | 1* | CPU 自帶, 需要給 VBAT 供電 | |
| IR | 1* | ||
| 其它 IO | 5* | CPU 硬件相關配置 IO | |
| 軟件規格參數 | |||
|---|---|---|---|
| 項目 | 類型 | 型號參數 | 說明 |
| Linux | UBOOT | 版本 | u-boot-2020.06 |
| 啟動方式 | 支持從 eMMC 啟動 | ||
| 燒錄方式 | 調試串口 | ||
| Kernel | 版本 | linux 5.10 | |
| 支持的文件系統 | ext4/nfs/yaffs2/ubifs | ||
| 下載方式 | 串口/網口 | ||
| Device Driver | Serial port | 串口驅動 | |
| RTC | 硬件時鐘驅動，保存系統時間 | ||
| Ethernet | 10/100/1000M 以太網卡驅動 | ||
| INPUT | HDMI 輸入驅動 | ||
| MMC/SD | MMC/SD 控制器驅動 | ||
| I2S | I2S 總線驅動 | ||
| OUTPUT | HDMI 輸出驅動 | ||
| SPI | SPI 總線驅動 | ||
| eMMC | eMMC 驅動 | ||
| DDR | DDR 驅動 | ||
| AUDIO | |||
| INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
| TCP/IP | 提供完整的 TCP/IP 協議 | ||
| 配置系統和服務 | Ifconfig/route 等 | 用于網絡配置相關服務程序 | |
| 文件系統 | 常用命令 | cat, chmod, echo, free, top, kill, ls, mkdir, mount, ps, reboot, rm, lsmod, rmmod 等 |
|
| 環境參數 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 工作溫度 | 0℃ | / | 70℃ |
| 儲存溫度 | -10℃ | 25℃ | 85℃ |
| 工作電壓 | 5V | 5V | 5V |
1、開發資料
提供基于海思Hi3531DV200官方SDK開發包，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考。
提供ZXC-3531DV200核心板接器信號定義。
提供vio、venc、vdec 等豐富的Linux 例程。
提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。
2、技術支持
協助判斷產品是否存在故障
ZXC-3531DV200核心板產品軟硬件資源解釋
幫助正確地編譯與運行我們提供的源代碼
按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
根據用戶需求完成定制硬件及軟件開發
支持Linux系統定制
支持OEM/ODM定制
支持項目外包開發
